RE-2X(St)YSWAY-fl TIMF

Для увеличения картинки наведите мышкой

Бренд: Универсальный европейский стандарт

Наличие Под заказ

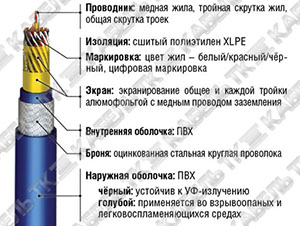

Многожильный с тройной скруткой жил, изоляция сшитый полиэтилен XLPE, бронированный Подробнее

Модификации

	Товар
	2 х 3 х 0,5
	4 х 3 х 0,5
	6 х 3 х 0,5
	8 х 3 х 0,5
	10 х 3 х 0,5
	12 х 3 х 0,5
	16 х 3 х 0,5
	20 х 3 х 0,5
	24 х 3 х 0,5
	2 х 3 х 0,75
	4 х 3 х 0,75
	6 х 3 х 0,75
	8 х 3 х 0,75
	10 х 3 х 0,75
	12 х 3 х 0,75
	16 х 3 х 0,75
	20 х 3 х 0,75
	24 х 3 х 0,75
	2 х 3 х 1
	4 х 3 х 1
	6 х 3 х 1
	8 х 3 х 1
	10 х 3 х 1
	12 х 3 х 1
	16 х 3 х 1
	20 х 3 х 1
	24 х 3 х 1
	2 х 3 х 1,3
	4 х 3 х 1,3
	6 х 3 х 1,3
	8 х 3 х 1,3
	10 х 3 х 1,3
	12 х 3 х 1,3
	16 х 3 х 1,3
	20 х 3 х 1,3
	24 х 3 х 1,3
	2 х 3 х 1,5
	4 х 3 х 1,5
	6 х 3 х 1,5
	8 х 3 х 1,5
	10 х 3 х 1,5
	12 х 3 х 1,5
	16 х 3 х 1,5
	20 х 3 х 1,5
	24 х 3 х 1,5

Наименование	Срок поставки	Наружн. Ø, мм	Цена, 1 м/евро, без НДС	Цена, 1 м/руб., без НДС	Заявка
2 х 3 х 0,5	по запросу	15		по запросу
4 х 3 х 0,5	по запросу	16,8		по запросу
6 х 3 х 0,5	по запросу	19,1		по запросу
8 х 3 х 0,5	по запросу	21,2		по запросу
10 х 3 х 0,5	по запросу	24,2		по запросу
12 х 3 х 0,5	по запросу	24,8		по запросу
16 х 3 х 0,5	по запросу	27,4		по запросу
20 х 3 х 0,5	по запросу	29,5		по запросу
24 х 3 х 0,5	по запросу	33		по запросу
2 х 3 х 0,75	по запросу	15,9		по запросу
4 х 3 х 0,75	по запросу	17,7		по запросу
6 х 3 х 0,75	по запросу	21,2		по запросу
8 х 3 х 0,75	по запросу	22,5		по запросу
10 х 3 х 0,75	по запросу	25,7		по запросу
12 х 3 х 0,75	по запросу	26,4		по запросу
16 х 3 х 0,75	по запросу	28,9		по запросу
20 х 3 х 0,75	по запросу	31,7		по запросу
24 х 3 х 0,75	по запросу	36		по запросу
2 х 3 х 1	по запросу	16,7		по запросу
4 х 3 х 1	по запросу	18,7		по запросу
6 х 3 х 1	по запросу	22,3		по запросу
8 х 3 х 1	по запросу	23,9		по запросу
10 х 3 х 1	по запросу	27,4		по запросу
12 х 3 х 1	по запросу	28,1		по запросу
16 х 3 х 1	по запросу	31,1		по запросу
20 х 3 х 1	по запросу	34,4		по запросу
24 х 3 х 1	по запросу	38,5		по запросу
2 х 3 х 1,3	по запросу	17,6		по запросу
4 х 3 х 1,3	по запросу	20		по запросу
6 х 3 х 1,3	по запросу	23,9		по запросу
8 х 3 х 1,3	по запросу	25,5		по запросу
10 х 3 х 1,3	по запросу	29,3		по запросу
12 х 3 х 1,3	по запросу	30,1		по запросу
16 х 3 х 1,3	по запросу	33,8		по запросу
20 х 3 х 1,3	по запросу	37,5		по запросу
24 х 3 х 1,3	по запросу	41,3		по запросу
2 х 3 х 1,5	по запросу	18		по запросу
4 х 3 х 1,5	по запросу	20,4		по запросу
6 х 3 х 1,5	по запросу	24,5		по запросу
8 х 3 х 1,5	по запросу	26,1		по запросу
10 х 3 х 1,5	по запросу	30		по запросу
12 х 3 х 1,5	по запросу	31		по запросу
16 х 3 х 1,5	по запросу	35,3		по запросу
20 х 3 х 1,5	по запросу	38,7		по запросу
24 х 3 х 1,5	по запросу	42,6		по запросу

Особенности Применение Характеристики

Особенности

[html]fl – не распространяющий горение; Стойкость к углеводородам; Стойкость к УФ-лучам; 2Х – сшитый полиэтилен XLPE; SWA – броня из стальной проволоки; стойкость к механическим нагрузкам на сжатие и растяжение; TIMF – экранирование тройной скрутки жил.

Применение

Предназначен для передачи высокочастотных сигналов, чувствительных к переходному затуханию и помехам в цепях. Востребован на электростанциях, в химической и нефтедобывающей промышленности. Допускается внутренняя и наружная прокладка, в сухих и влажных помещениях. Возможна прокладка в грунте.

Характеристики

Номинальное напряжение U0/U: 300/500 B

Тестовое напряжение: 2000 В

Сопротивление проводника:

0,50 мм2 = 36,0 Ом/км

0,75 мм2 = 24,5 Ом/км

1,00 мм2 = 18,1 Ом/км

1,30 мм2 = 13,9 Ом/км

1,50 мм2 = 12,1 Ом/км

Сопротивление изоляции, мин.: 5000 МОм х км

Рабочая ёмкость, макс:

0,50 мм2 = 100 пФ/м

0,75 мм2 = 100 пФ/м

1,00 мм2 = 100 пФ/м

1,30 мм2 = 100 пФ/м

1,50 мм2 = 100 пФ/м

Температурный диапазон: от -30°С до +90°С

Отношение индуктивности

к сопротивлению L/R:

0,50 мм2 = 25 мгн/Ом;

0,75 мм2 = 25 мгн/Ом;

1,00 мм2 = 25 мгн/Ом;

1,30 мм2 = 40 мгн/Ом;

1,50 мм2 = 40 мгн/Ом

Минимальный радиус изгиба: 10 x ∅
