Бренд:
Lapp Group
Наличие
Под заказ

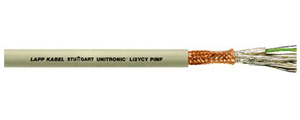

Экранированные кабели передачи данных с полиэтиленовой изоляцией и парами в металлической фольге. Подробнее
Модификации
|
Товар
| |
| 2х2х0,22 | |
| 3х2х0,22 | |
| 4х2х0,22 | |
| 10х2х0,22 | |
| 2х2х0,34 | |
| 3х2х0,34 | |
| 4х2х0,34 | |
| 8х2х0,34 | |
| 2х2х0,5 | |
| 3х2х0,5 | |
| 4х2х0,5 | |
| 5х2х0,5 | |
| 8х2х0,5 | |
| 10х2х0,5 | |
| 2х2х1 | |
| 3х2х1 | |
| 4х2х1 | |
| 10х2х1 |
|
Наименование
|
Срок поставки | Артикул | Наружн. Ø, мм | Цена, 1 м/евро, без НДС | Цена, 1 м/руб., без НДС | Заявка | ||
| 2х2х0,22 |
по запросу
| 0034040 | 7,7 | по запросу | ||||
| 3х2х0,22 |
по запросу
| 0034041 | 8,1 | по запросу | ||||
| 4х2х0,22 |
по запросу
| 0034042 | 8,7 | по запросу | ||||
| 10х2х0,22 |
по запросу
| 0034044 | 12 | по запросу | ||||
| 2х2х0,34 |
по запросу
| 0034045 | 9 | по запросу | ||||
| 3х2х0,34 |
по запросу
| 0034046 | 9,4 | по запросу | ||||
| 4х2х0,34 |
по запросу
| 0034047 | 9,8 | по запросу | ||||
| 8х2х0,34 |
по запросу
| 0034048 | 12,9 | по запросу | ||||
| 2х2х0,5 |
по запросу
| 0034060 | 9,9 | по запросу | ||||
| 3х2х0,5 |
по запросу
| 0034061 | 10,4 | по запросу | ||||
| 4х2х0,5 |
по запросу
| 0034062 | 11,3 | по запросу | ||||
| 5х2х0,5 |
по запросу
| 0034063 | 11,8 | по запросу | ||||
| 8х2х0,5 |
по запросу
| 0034064 | 14,5 | по запросу | ||||
| 10х2х0,5 |
по запросу
| 0034065 | 16,6 | по запросу | ||||
| 2х2х1 |
по запросу
| 0034070 | 11,7 | по запросу | ||||
| 3х2х1 |
по запросу
| 0034071 | 11,8 | по запросу | ||||
| 4х2х1 |
по запросу
| 0034072 | 12,7 | по запросу | ||||
| 10х2х1 |
по запросу
| 0034073 | 19,7 | по запросу |
Особенности
Кабели передачи данных с низкой емкостью, с экранами по парам и общим экраном в виде оплётки из медных проволок
Особенно подходят для монтажа систем передачи данных и устройств управления больших технических систем.
Жилы 7-ми проволочные для технологии соединения Maxi TERMI-POINT®
Пары с индивидуальным экранированием и общая оплетка сводят к минимуму электромагнитные помехи
Перекрестные и взаимные помехи снижены благодаря парной скрутке жил
Конструкция
7-ми проволочная жила из тонких медных проволок (1мм²)
Изоляция жил из полиэтилена
Парная скрутка жил
Обмока пленкой, статический экран из ламинированной алюминиевой фольги с подпуском контактной жилы поверх каждой пары
Экран в виде оплётки из медных проволок
Наружная оболочка из ПВХ-пластиката
Цвет: кремне-серый (RAL 7032)
Стандарты / Сертификаты соответствия
Соответствует требованиям ТР ТС 004/2011
Соответствует требованиям ТР о ПБ №123-ФЗ ГОСТ Р 53315-2009 (п. 5.2) ПРГО 1
Характеристики
Не поддерживают горение в соответствии с IEC 60332-1-2
Особенно подходят для монтажа систем передачи данных и устройств управления больших технических систем.
Жилы 7-ми проволочные для технологии соединения Maxi TERMI-POINT®
Пары с индивидуальным экранированием и общая оплетка сводят к минимуму электромагнитные помехи
Перекрестные и взаимные помехи снижены благодаря парной скрутке жил
Конструкция
7-ми проволочная жила из тонких медных проволок (1мм²)
Изоляция жил из полиэтилена
Парная скрутка жил
Обмока пленкой, статический экран из ламинированной алюминиевой фольги с подпуском контактной жилы поверх каждой пары
Экран в виде оплётки из медных проволок
Наружная оболочка из ПВХ-пластиката
Цвет: кремне-серый (RAL 7032)
Стандарты / Сертификаты соответствия
Соответствует требованиям ТР ТС 004/2011
Соответствует требованиям ТР о ПБ №123-ФЗ ГОСТ Р 53315-2009 (п. 5.2) ПРГО 1
Характеристики
Не поддерживают горение в соответствии с IEC 60332-1-2
Применение
Для повышенных требований в части переходных помех на ближнем конце и высокого уровня электрических помех в цепях
Для передачи сигналов разного уровня в сетях и передачи слабых , чувствительных сигналов
Для многостороннего применения в электронике для вычислительных устройств, электронных приборов управления и контроля, офисного оборудования, весов и т. д.
Для передачи измеряемых величин или последовательного интерфейса по 2 жилам
Для применений с ограниченной подвижностью, а также неподвижной прокладки в помещениях с сухой или влажной средой.
Для передачи сигналов разного уровня в сетях и передачи слабых , чувствительных сигналов
Для многостороннего применения в электронике для вычислительных устройств, электронных приборов управления и контроля, офисного оборудования, весов и т. д.
Для передачи измеряемых величин или последовательного интерфейса по 2 жилам
Для применений с ограниченной подвижностью, а также неподвижной прокладки в помещениях с сухой или влажной средой.
Характеристики
Маркировка жил
0,22 мм²–0,5 мм²:
по DIN 47100, см. таблицу T9
1,0 мм²:
a-жила: белый, b-жила: черный
Рабочая емкость
При 800 Гц:
0,22 мм²: макс. 70 нФ/км
0,34 мм²: макс. 70 нФ/км
0,5 мм²: макс. 75 нФ/км
1,0 мм²: макс. 85 нФ/км
Рабочее пиковое напряжение
(не для силовых цепей)
250 В
Классификация
ETIM 5.0 Class-ID: EC000830
ETIM 5.0 Class-Description: кабели связи
Индуктивность
прим. 0,4 мH/км
Конструкция жилы
7-ми проволочная на основе стандарта VDE 0881
Минимальный радиус изгиба
Ограниченная подвижность: 20 x D
Неподвижное применение: 10 x D
Испытательное напряжение
Жила/жила: 2000 В
Жила/экран: 1000 В
Tемпературный диапазон
Ограниченная подвижность: от - 5 до + 70 °C
Неподвижное применение: от -40 до +80 °C
Волновое сопротивление
прим. 85 Oм (> 1 МГц)
0,22 мм²–0,5 мм²:
по DIN 47100, см. таблицу T9
1,0 мм²:
a-жила: белый, b-жила: черный
Рабочая емкость
При 800 Гц:
0,22 мм²: макс. 70 нФ/км
0,34 мм²: макс. 70 нФ/км
0,5 мм²: макс. 75 нФ/км
1,0 мм²: макс. 85 нФ/км
Рабочее пиковое напряжение
(не для силовых цепей)
250 В
Классификация
ETIM 5.0 Class-ID: EC000830
ETIM 5.0 Class-Description: кабели связи
Индуктивность
прим. 0,4 мH/км
Конструкция жилы
7-ми проволочная на основе стандарта VDE 0881
Минимальный радиус изгиба
Ограниченная подвижность: 20 x D
Неподвижное применение: 10 x D
Испытательное напряжение
Жила/жила: 2000 В
Жила/экран: 1000 В
Tемпературный диапазон
Ограниченная подвижность: от - 5 до + 70 °C
Неподвижное применение: от -40 до +80 °C
Волновое сопротивление
прим. 85 Oм (> 1 МГц)
