Бренд:
Helukabel
Наличие
Под заказ
Гибкие экранированные кабели с цветовой маркировкой жил по DIN 47 100 Подробнее
Модификации
|
Товар
| |
| 3x0,34 | |
| 4X0,5 | |
| 6X0,5 | |
| 2X0,75 | |
| 5X0,75 | |
| 2X1 | |
| 3X1 | |
| 4X1 | |
| 5X1 | |
| 2X1,5 | |
| 3X1,5 | |
| 7X0,75 |
|
Наименование
|
Срок поставки | Наружн. Ø, мм | Цена, 1 м/евро, без НДС | Цена, 1 м/руб., без НДС | Заявка | ||
| 3x0,34 |
по запросу
| 5,2 | по запросу | ||||
| 4X0,5 |
по запросу
| 6,3 | по запросу | ||||
| 6X0,5 |
по запросу
| 7,3 | по запросу | ||||
| 2X0,75 |
по запросу
| 5,8 | по запросу | ||||
| 5X0,75 |
по запросу
| 7,3 | по запросу | ||||
| 2X1 |
по запросу
| 6,4 | по запросу | ||||
| 3X1 |
по запросу
| 6,7 | по запросу | ||||
| 4X1 |
по запросу
| 7,2 | по запросу | ||||
| 5X1 |
по запросу
| 8 | по запросу | ||||
| 2X1,5 |
по запросу
| 7,3 | по запросу | ||||
| 3X1,5 |
по запросу
| 7,6 | по запросу | ||||
| 7X0,75 |
по запросу
| 8,2 | по запросу |
Особенности
[html]
- голые медные тонкие проводники, свитые вжилы в соответствии со стандартами DIN VDE 0295 л. 0245 и IEC 60228
- изоляция жил на основе ПВХ-пластиката TI2 всоотв етствии с DIN VDE 0281 раздел 1
- послойный повив жил
- цветовая маркировка жил в соответствии со стандартом DIN 47100 с цветовым повторением
- ленточная обмотка жил пленочной изоляцией
- экранирующая оплетка из луженой медной проволоки, плотность оплетки прибл. 85%
- внешняя оболочка кабеля из ПВХ-пластиката серого цвета TM2 в соответствии с DIN VDE 0207 раздел 5
- маслостойкость – см. таблицу в разделе технической информации
- самозатухающий и трудновоспламеняющийся ПВХ пластикат, всоотв етствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)
Применение
Кабели типа TRONIC-CY могут применяться в качестве кабелей управления и передачи сигналов во всех областях, требующих передачи данных на минимально возможных уровнях, например, вкомпьютерах и контрольной аппаратуре. Чрезвычайно малый внешний диаметр кабеля позволяет использовать для его подключения миниатюрные разъемы и т.п.
Характеристики

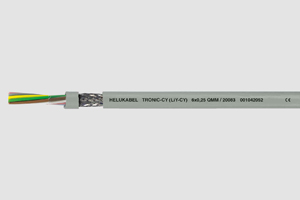

TRONIC-CY
Кабели с изоляцией из специального ПВХпластиката
соответствующие стандартам DIN VDE 0245 и 0812
- Пределы допустимой температуры окружающей среды кабеля
- при монтажных и эксплуатационных изгибах от – 5°C до +80°C
- при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
- Номинальное напряжение
- 0,14 мм2 350 В
- ≥ 0,25 мм2 500 В
- Испытательное напряжение, переменный ток, 50 Гц —
- жил/жил 1200 В
- жил/оплетка 800 В
- Сопротивление изоляции не менее 200 МОм х км
- Емкость каждой жилы кабеля по отношению к другим жилам (приблиз.) при частоте 800 Гц — (пФ/м)
- Сечение токопроводящей жилы (мм2 ) 0,14
- жил/жил 120
- жил/оплетка 240
- Сечение токопроводящей жилы (мм2 ) ≥ 0,25
- жил/жил 150
- жил/оплетка 270
- Сечение токопроводящей жилы (мм2 ) 0,14
- Токовая нагрузка (А)
- Сечение токопроводящей жилы (мм2 ) 0,14 - 1,5
- Сечение токопроводящей жилы (мм2 ) ≥ 0,25 - 2,5
- Индуктивнность примерно 0,65 мГн/км
- Минимальный радиус изгиба кабеля — 10 х диаметр кабеля
- Устойчивость к воздействию ионизирующего излучения до 80 х 106 сДж/кг (до 80 Мрад)
